一个以ESP32为底座的新手向CTF IoT赛题，包括基本的硬件操作，串口调试，网络通信，WIFI，蓝牙，MQTT，固件提取等，总共13个flag。
烧录
驱动安装
esp-idf安装
https://dl.espressif.com/dl/esp-idf
按照提示傻瓜式安装即可，注意下载4.2.2版本，不要下载5以后的版本，会出现版本兼容问题！

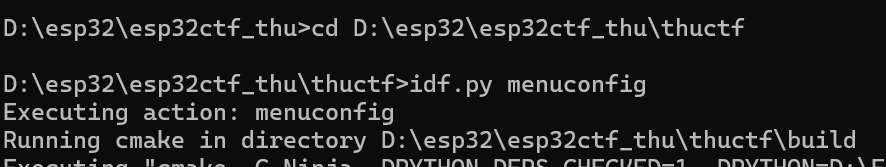

安装好之后打开esp-cmd命令行，进入赛题目录
git clone https://github.com/xuanxuanblingbling/esp32ctf_thu.git
cd esp32ctf_thu/thuctf/
idf.py menuconfig
idf.py build

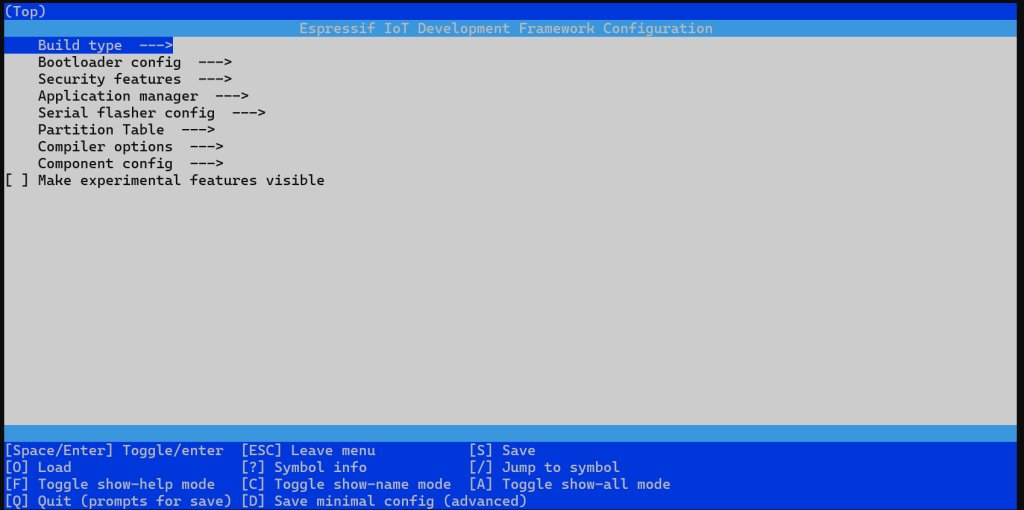

idf.py flash 执行idf.py menuconfig 会等待一会，然后进入下面的界面
设置如下
Serial flasher config ---> Flash size (4 MB)
Partition Table ---> Partition Table (Custom partition table CSV)
摁上下左右切换，空格确定
然后摁S保存，Q退出

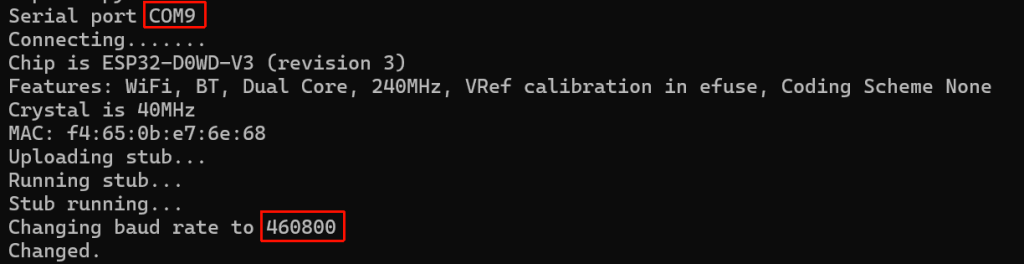

可以看到串口是COM9，波特率是460800
连接的时候把23号引脚和GND短接，可以连接UART

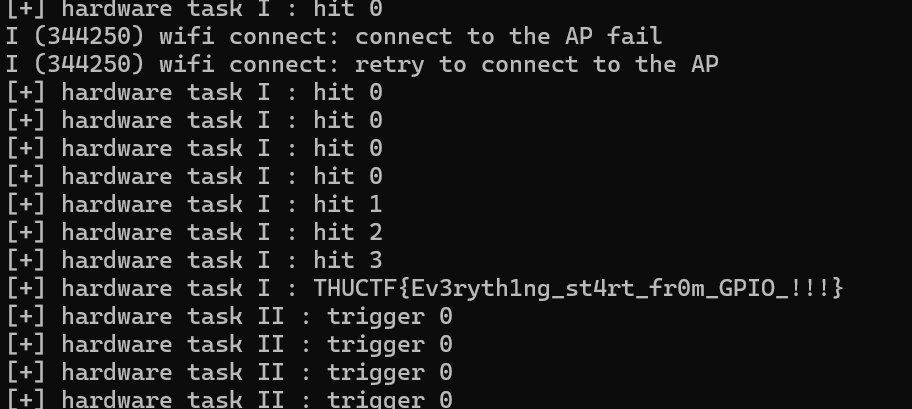

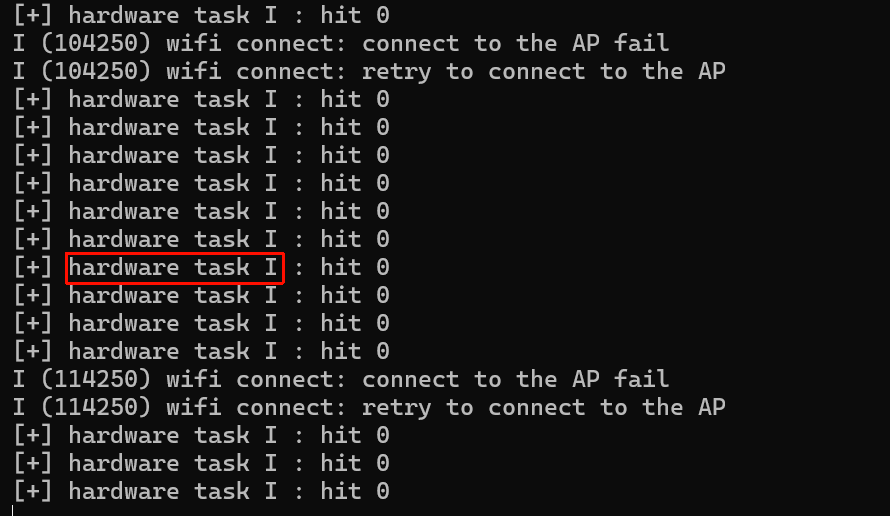

可以看到现在已经进入了硬件第一关
做题
硬件
task1: 将GPIO18抬高，持续3s即可获得flag

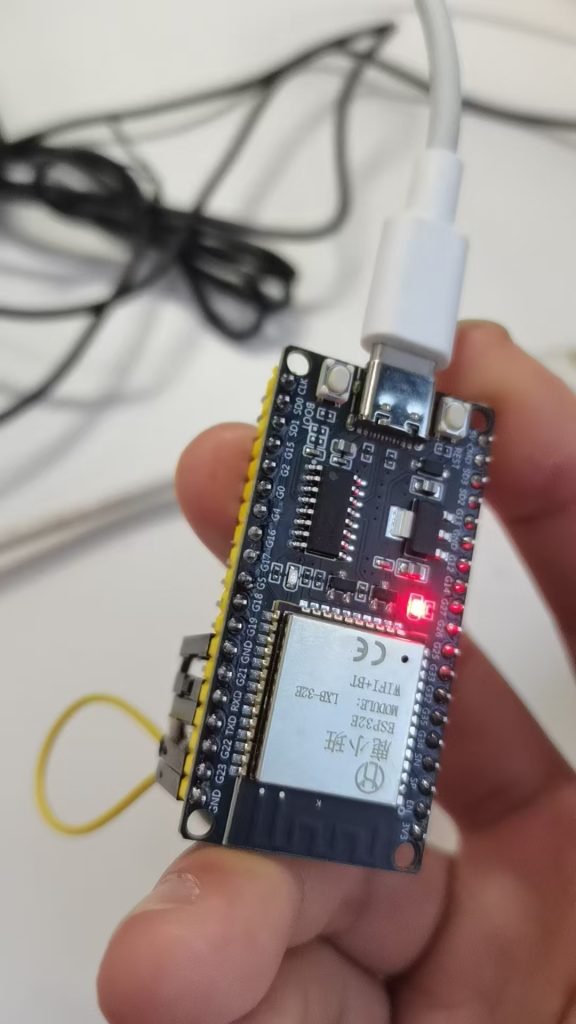

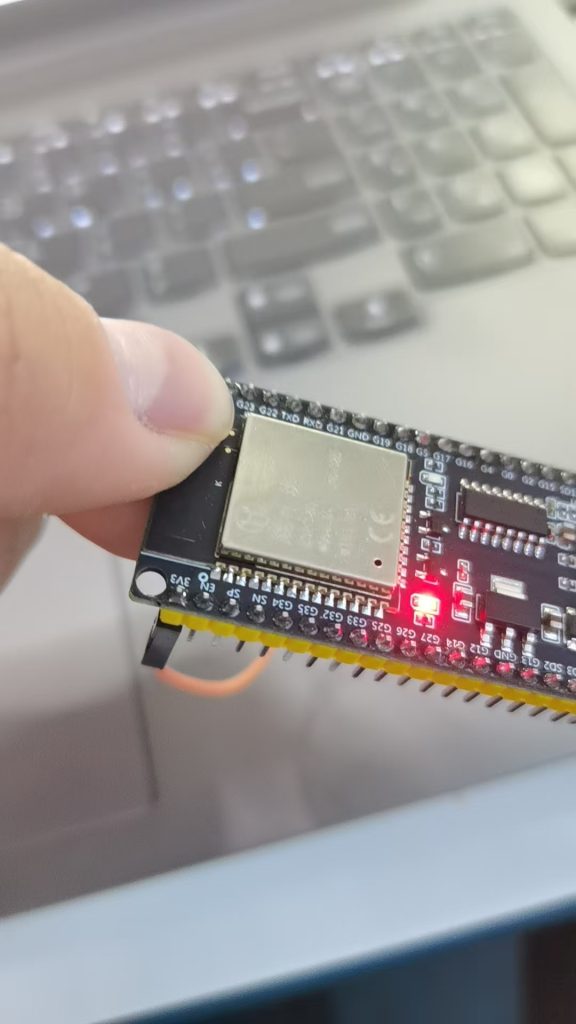

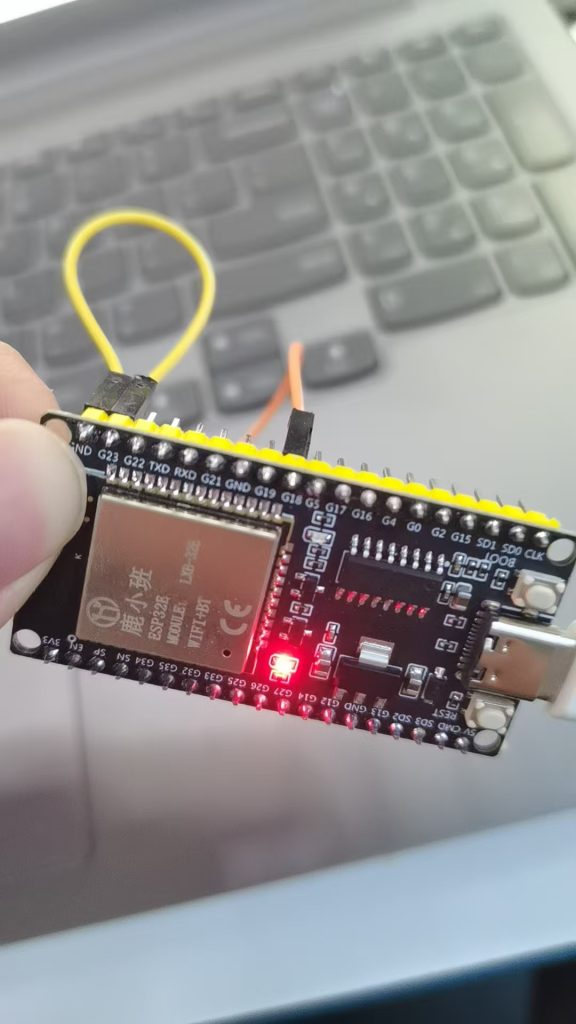

那我们只需要将GPIO18和VCC链接即可
task2: 在GPIO18处构造出1w个上升沿
很简单，把18引脚插拔10000次就可以了（bushi）

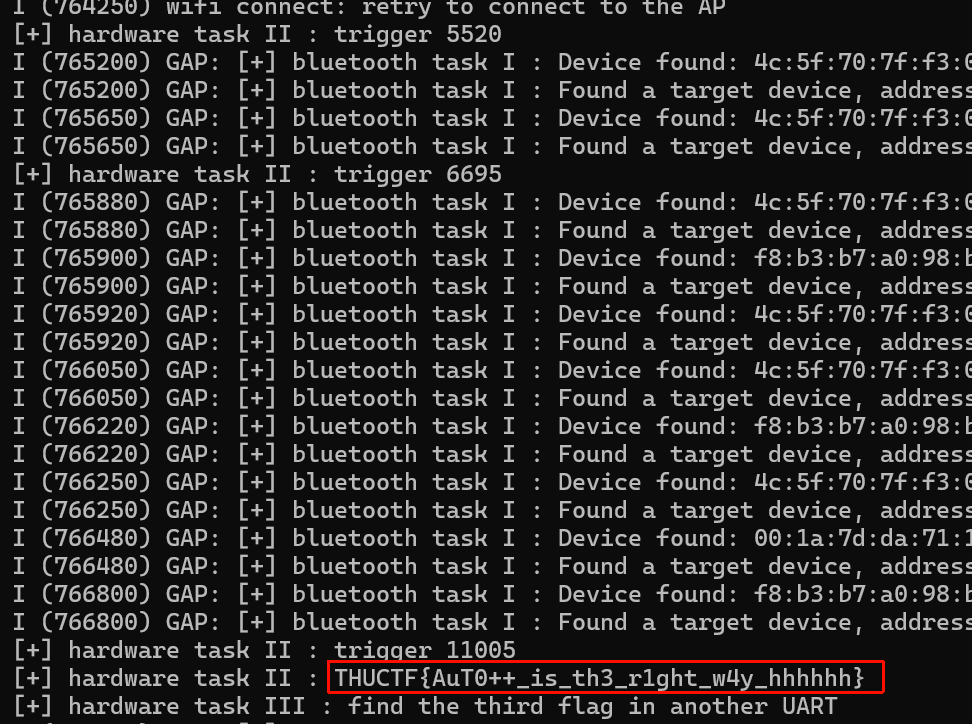

肯定不能这么考验手速，但是我们想到tx会不断的发送数据，必然会不断地产生上升沿，所以把tx和GPIO18连在一起就可以了
task3: 在另一个串口处寻找第三个flag
这里就需要阅读源码了

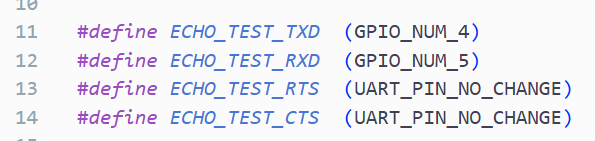

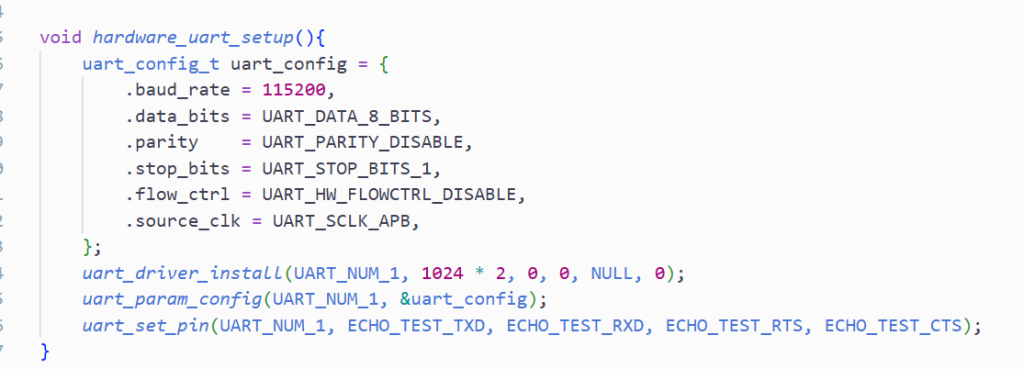

所以这里我们知道了tx对应GPIO4，rx对应GPIO5，用ch340连接UART，波特率设置115200

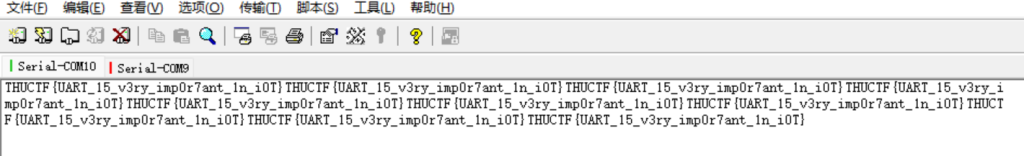

由此我们可以得到第三个flag
硬件题目结束
网络
task1: 连接板子目标端口，尝试获得flag

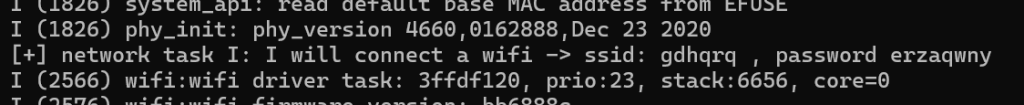

在这里可以看到，板子需要连接一个wifi，名称是gdhqrq，密码是erzaqwny

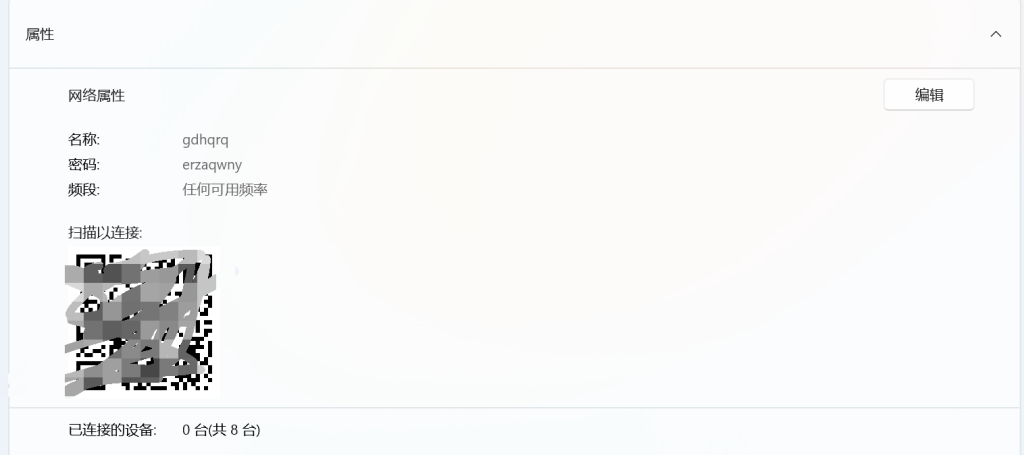

然后他在一直不停重试，所以我们用电脑开一个热点

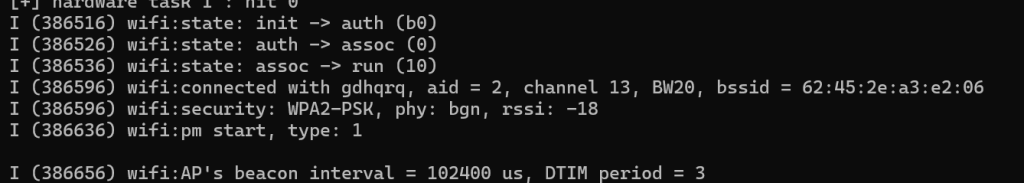

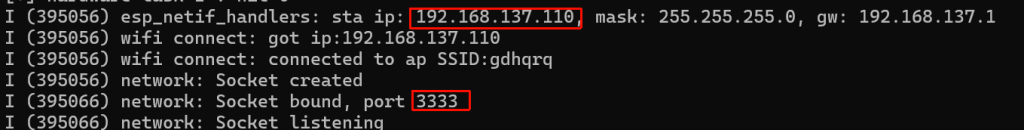

可以看到已经连接成功了，并且开放了3333端口，这里要注意电脑开热点的时候要连接2.4G的网，不能是5G的
连接上以后输入getflag即可
task2: 你知道他发给百度的flag么
这题推测是要查流量，看看他给百度发了什么

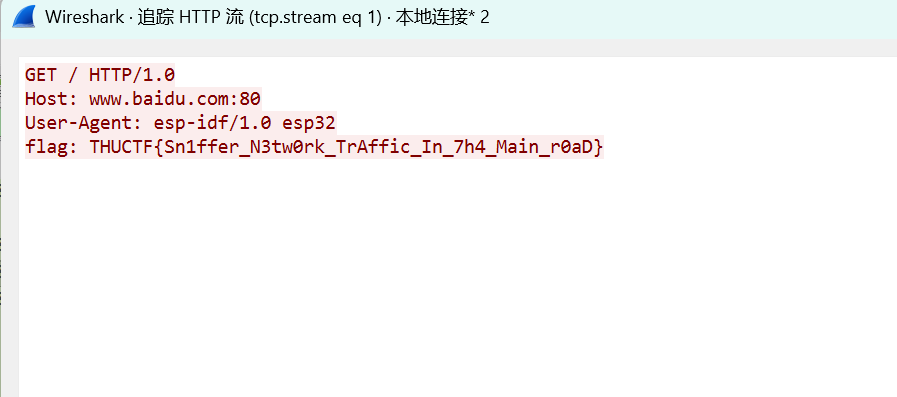

所以我们在已经链接电脑热点的基础上打开wireshark抓包查看

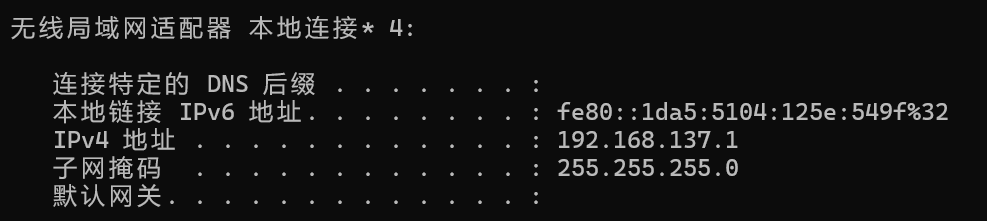

ipconfig看到本地连接4是板子对应的网关，所以抓这里的流量
实际抓流量过程中怎么抓也没抓到HTTP流量，很纳闷，后来发现是因为电脑热点无法连接外网，抓到了很多TCP重传包，捣鼓了半天也没解决，被迫换了个电脑，一抓就抓到了
然后还有一个点就是用wsl里面的nc也连不上，推测是防火墙策略导致的
task3：flag在空中
由于这里我没有无线网卡，所以暂时跳过了
蓝牙
task1: 修改蓝牙名称并设置可被发现即可获得flag

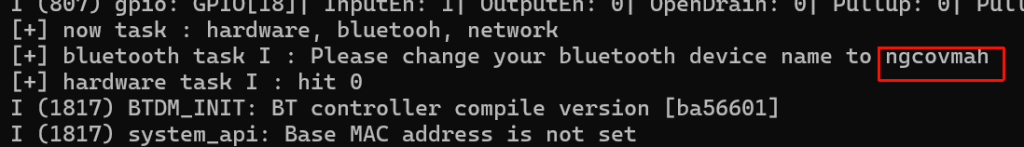

根据题目要求，我们要把我们的蓝牙名称改成ngcovmah
修改之后就可以看到flag了
task2: flag在空中
显而易见，第二题需要我们空中抓包，这里我们用snffier进行抓包
提示说flag藏在yxfae这个设备的广播包里

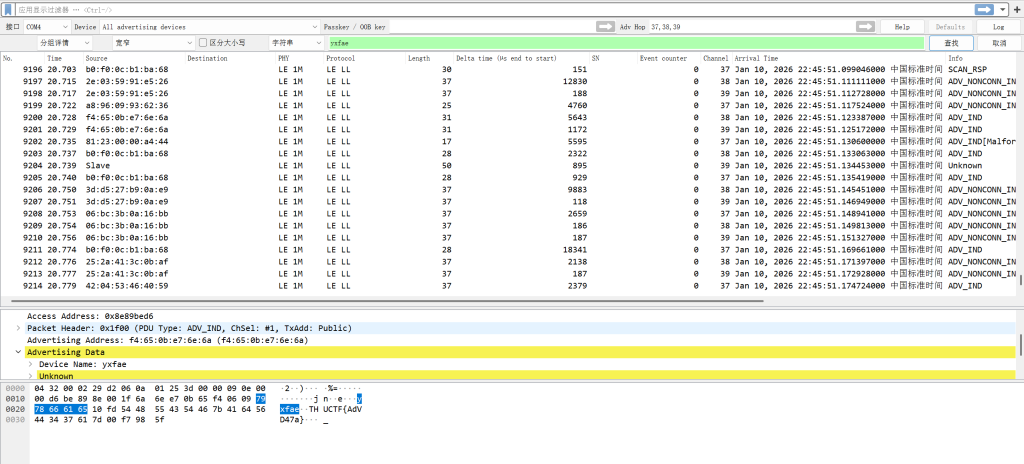

这里我们直接搜索yxfae，就可以看到flag了
task3: 分析GATT业务并获得flag

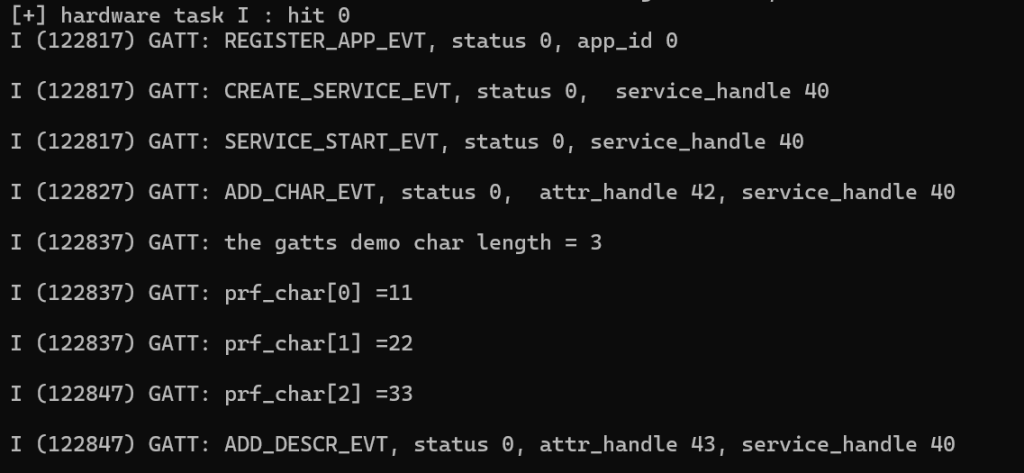

gatt的相关信息在第一关通过后就输出到终端上了，这里我们看到了服务句柄是40，但没有更多有用信息了，所以只能看一下源码

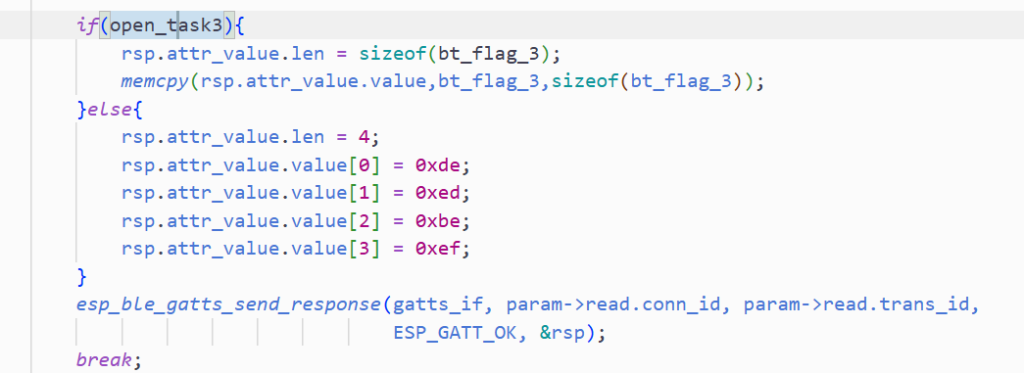

这里如果open_task3为真，则会把真正的flag发出来，否则只会发送deadbeef

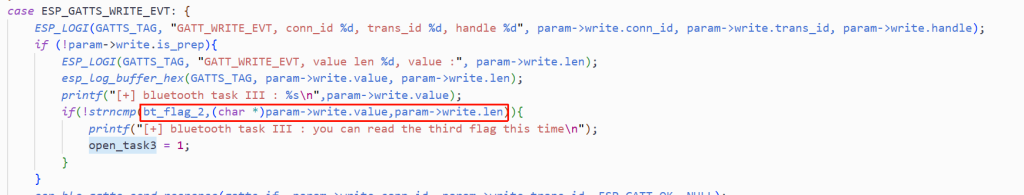

而open_task3会被设置成1仅当输入的东西等于flag2时
所以我们要往句柄中写入flag2
用手机上的蓝牙调试助手就很方便

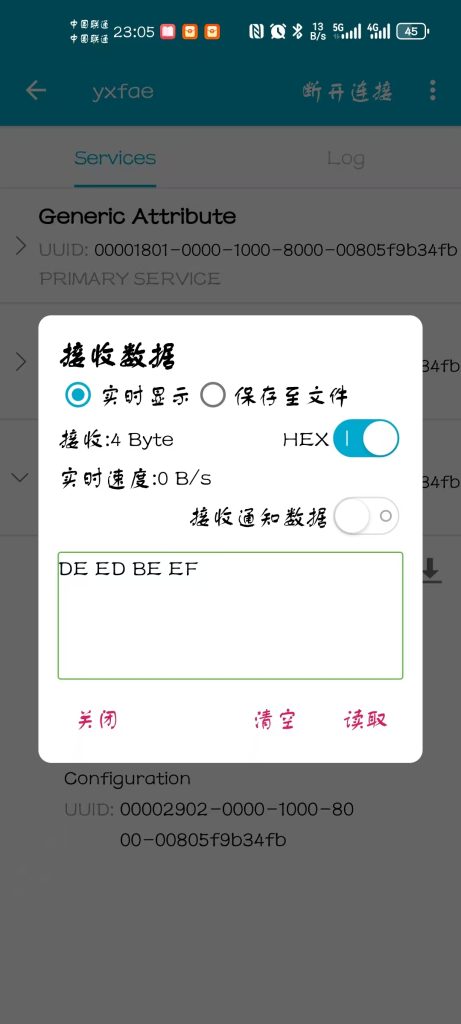

一开始接收到的是deadbeef

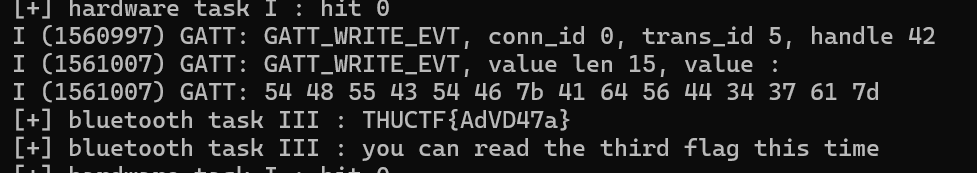

当我们发送THUCTF{AdVD47a}后再次读取，就可以读到真的flag了
但这里有点问题，我一直没读出来，不知道为什么，希望有大佬能解答一下~
MQTT
原版的域名到期了，你需要在自己的服务器上拉起来一个 Docker,先把docker desktop打开
docker build -t esp32ctf .然后别忘了把服务器的防火墙打开 1883 端口，运行命令把 Docker 启动起来
docker run -d -p 1883:1883 esp32ctf在windows中把防火墙权限打开
打开 控制面板 → 系统和安全 → Windows Defender 防火墙

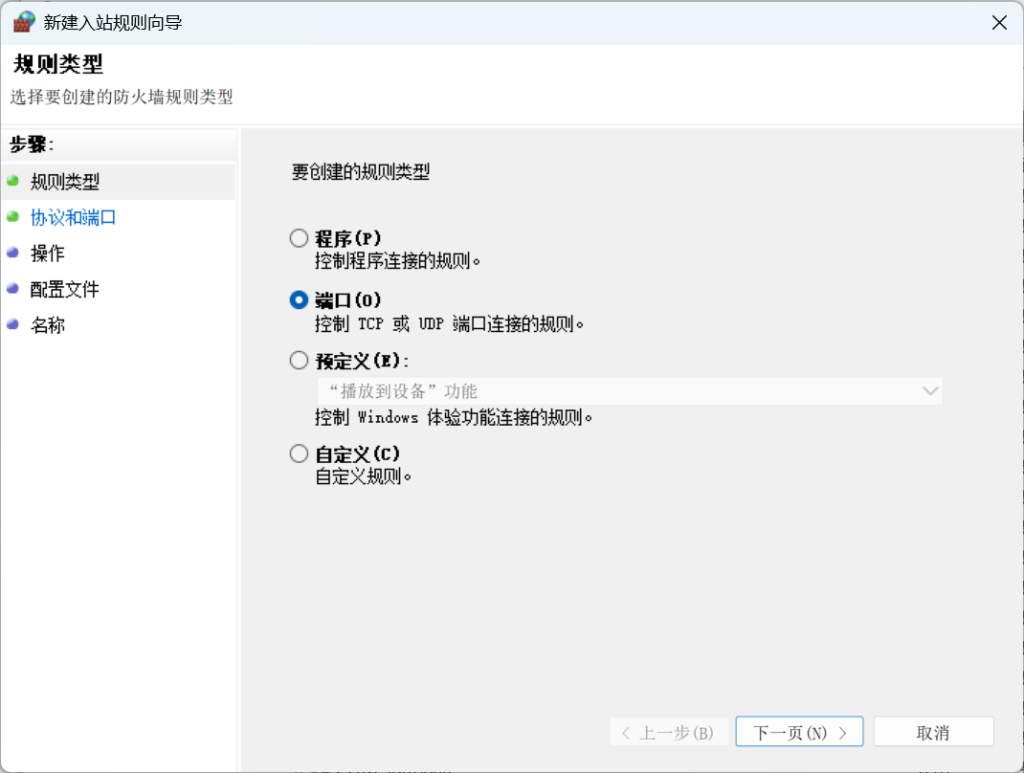

点击左侧 高级设置 → 入站规则 → 新建规则

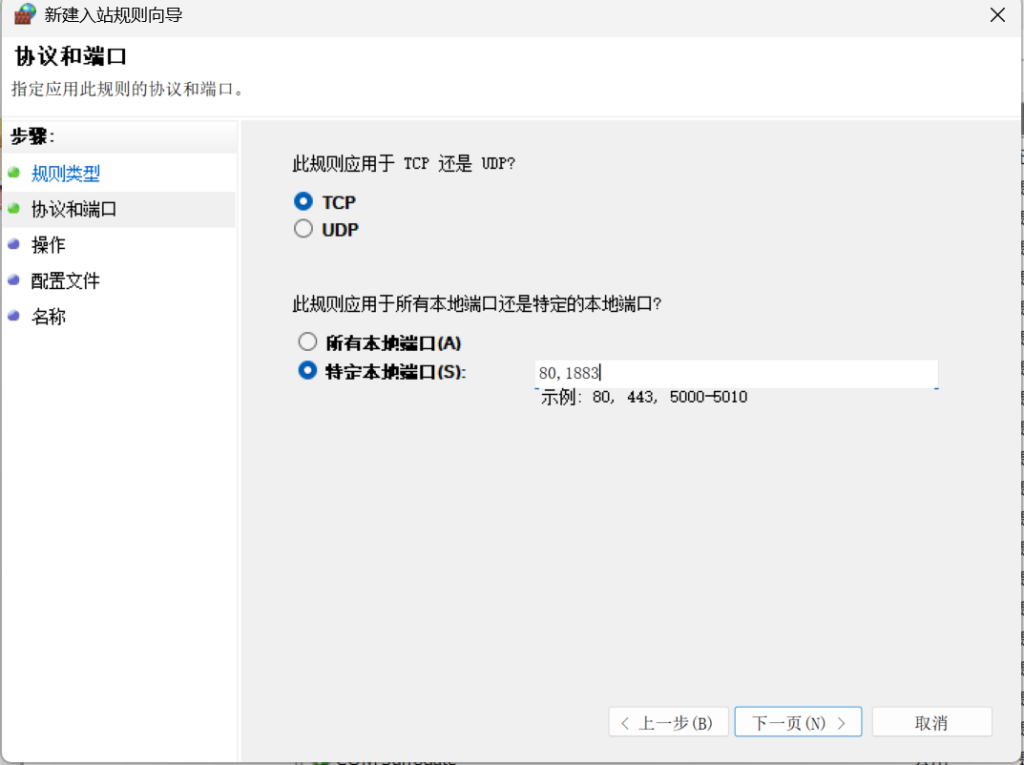

把80和1883端口暂时放开

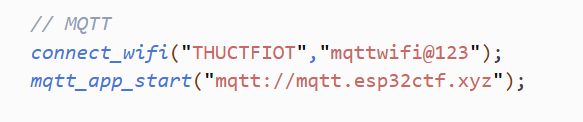

修改main.c中如下代码
网络名称密码设置成你自己的，mqtt服务器设置成主机ip，然后重新烧录一遍
烧好之后不需要连接GPIO23和GND了
task1: 你知道MQTT的上帝是谁么
这里只需要连接上mqtt服务器即可

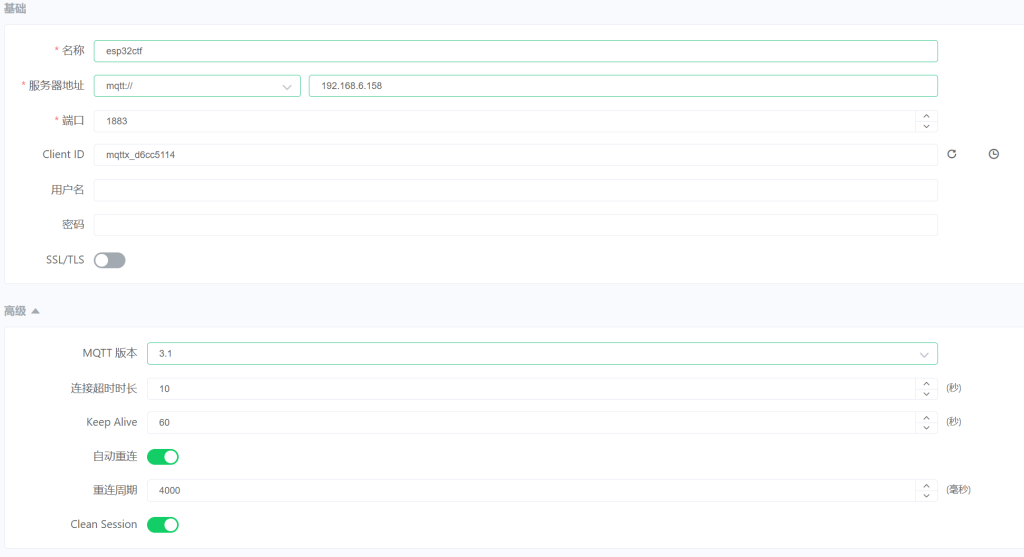

注意mqtt版本设置成3.1,5.0连接不上

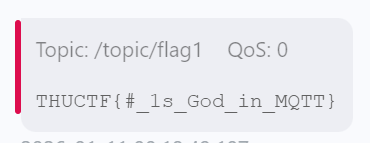

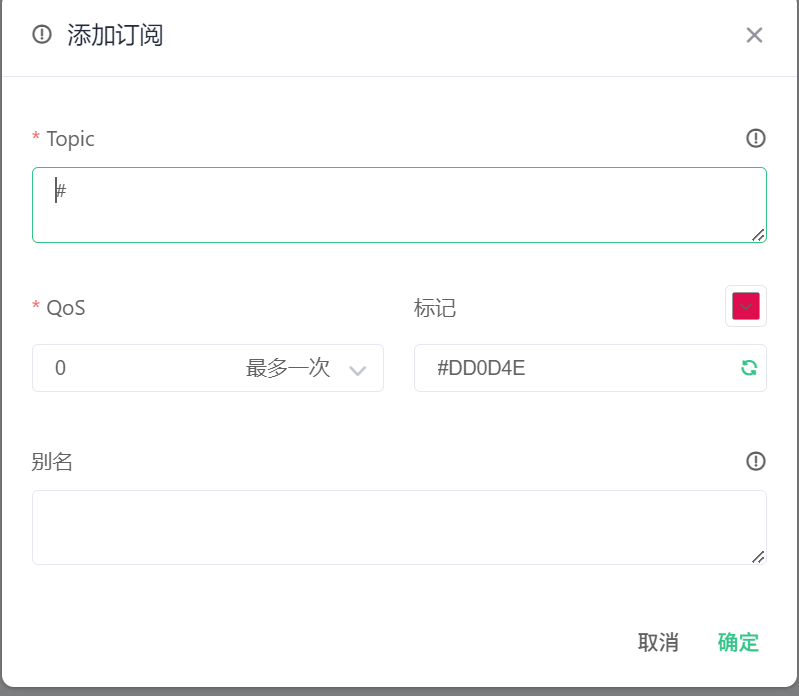

订阅“#”表示全部主题，就可以获取flag了
task2: 你能欺骗订阅者么&task3: 这是个内存破坏的前戏

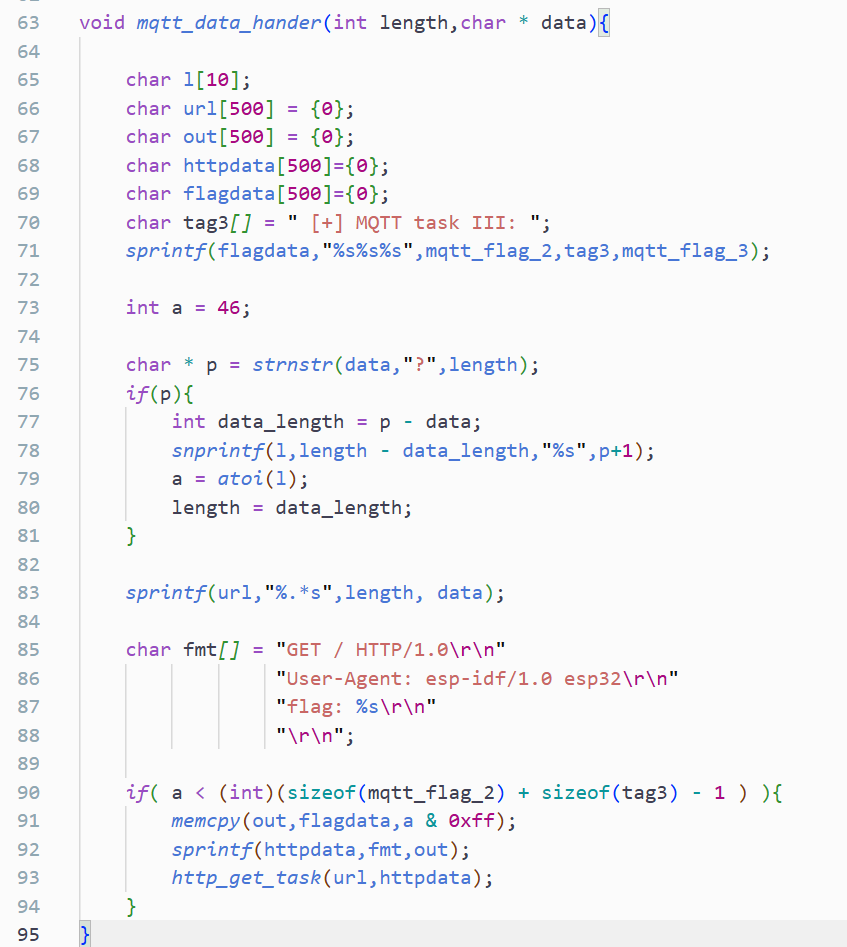

这里有一个负数溢出，发送格式为ip?length，如果length为-1就可以触发负数溢出，从而将flag2和flag3全都带出来

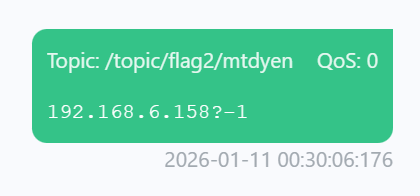

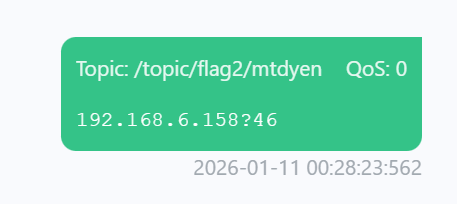

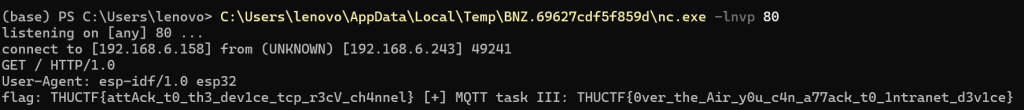

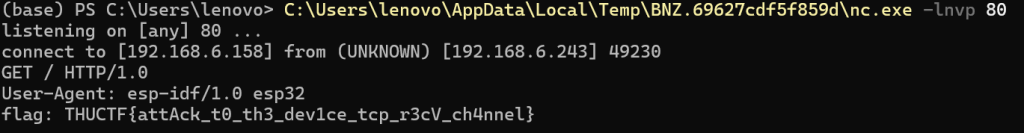

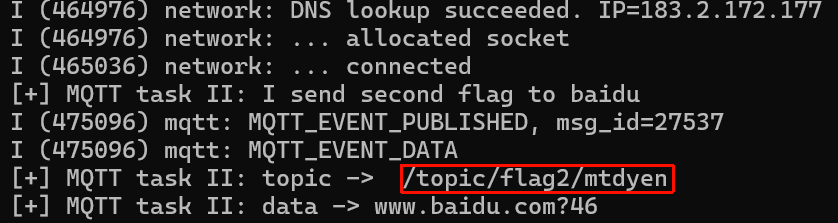

nc监听一下80端口，可以在终端看到目标topic是/topic/flag2/mtdyen
46可以只把flag2带出来
-1可以把两个flag都带出来
记得关防火墙
彩蛋：esp32固件提取
直接在idf的终端里输入
esptool.py --baud 115200 read_flash 0x10000 0x310000 dump.bin
dump出来之后用strings命令一搜就可以了
